氙燈老化試驗(yàn)標(biāo)準(zhǔn)GB/T 16422.3-2014 塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法。代替GB/T 16422.3-1997。本部分規(guī)定了試樣在配有熒光縈外輻射、熱和水的試驗(yàn)設(shè)備中進(jìn)行暴露的試驗(yàn)方法,該方法用于模擬材料在實(shí)際使用環(huán)境中暴露于日光或窗玻璃過濾后日光下發(fā)生的自然老化效果。本部分適用于在熒光紫外燈光源暴露條件下塑料的耐候性評(píng)定以及塑料間的耐候性對(duì)比試驗(yàn)。試樣在可控條件(溫度、濕度和/或水)下暴露于熒光紫外燈下,并通過不同類型熒光紫外燈來滿足不同材料的試驗(yàn)需要。特定材料的試樣制備和結(jié)果評(píng)估參考其他的國家標(biāo)準(zhǔn)。

前言
GB/T16422《塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法》分為四個(gè)部分:
———第1部分:總則;
———第2部分:氙弧燈;
———第3部分:熒光紫外燈;
———第4部分:開放式碳弧燈。
本部分為 GB/T16422的第3部分。
本部分按照 GB/T1.1—2009給出的規(guī)則起草。
本部分代替 GB/T16422.3—1997《塑料實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第3部分:熒光紫外燈》,與GB/T16422.3—1997相比,主要技術(shù)變化如下:
———修改了“范圍”一章的內(nèi)容(見第1章,1997年版的第1章);
———將“引用標(biāo)準(zhǔn)”改為“規(guī)范性引用文件”,并將引用文件修訂為不注日期的引用文件,刪除了個(gè)別引用文件(見第2章,1997年版的第2章);
———?jiǎng)h除了“定義”一章的內(nèi)容(1997年版的第3章);
———?jiǎng)h除了“總則”一章的內(nèi)容(1997年版的第4章);
———增加了“原理”一章的內(nèi)容(見第3章);
———修改了“設(shè)備”一章的內(nèi)容(見第4章,1997年版的第5章);
———修改了“試驗(yàn)條件”一章的內(nèi)容(見第6章,1997年版的第7章);
———修改了“附錄 A”的內(nèi)容(見附錄 A,1997年版的附錄 A)。
本部分使用翻譯法等同采用ISO4892-3:2006《塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第3部分:熒光紫外燈》。
與本部分中規(guī)范性引用的國際文件有一致性對(duì)應(yīng)關(guān)系的我國文件如下:
———GB/T15596—2009 塑料在玻璃下日光、自然氣候或?qū)嶒?yàn)室光源暴露后顏色和性能變化的測定(ISO4582:2007,IDT)
———GB/T16422.1—2006 塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第1部分:總則(ISO4892-1:1999,IDT)
本部分由中國石油和化學(xué)工業(yè)聯(lián)合會(huì)提出。
本部分由全國塑料標(biāo)準(zhǔn)化技術(shù)委員會(huì)老化方法分技術(shù)委員會(huì)(SAC/TC15/SC5)歸口。
本部分起草單位:廣州合成材料研究院有限公司、北京燕山石油化工有限公司樹脂應(yīng)用研究所、北京天罡助劑有限責(zé)任公司、美國 Q-Lab公司中國代表處。
本部分主要起草人:李維義、王浩江、劉煜、陳宏愿、劉罡、張恒。
本部分所代替標(biāo)準(zhǔn)的歷次版本發(fā)布情況為:
———GB/T16422.3—1997。

塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法第3部分：熒光紫外燈
1.范圍：
GB/T 16422的本部分規(guī)定了試樣在配有熒光紫外輻射、熱和水的試驗(yàn)設(shè)備中進(jìn)行暴露的試驗(yàn)方法，該方法用于模擬材料在實(shí)際使用環(huán)境中暴露于日光或窗玻璃過濾后日光下發(fā)生的自然老化效果。
本部分適用于在熒光紫外燈光源暴露條件下塑料的耐候性評(píng)定以及塑料間的耐候性對(duì)比試驗(yàn)。
試樣在可控條件（溫度、濕度和/或水）下暴露于熒光紫外燈下，并通過不同類型熒光紫外燈來滿足不同材料的試驗(yàn)需要。
特定材料的試樣制備和結(jié)果評(píng)估參考其他的國家標(biāo)準(zhǔn)。
總則在GB/T16422.1中給出。
注：色漆、清漆和其他涂料的熒光紫外燈下暴露在GB/T23987中有描述。
2.規(guī)范性引用文件：
下列文件對(duì)于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
ISO 4582 塑料在玻璃下日光、自然氣候或?qū)嶒?yàn)室光源暴露后顏色和性能變化的測定（Plastics-Determination of changes in color and variations in properties after exposure to daylight under glass,natural weathering or laboratory light sources)
ISO 4895-1 塑料 實(shí)驗(yàn)室光源暴露試驗(yàn)方法 第1部分：總則(Plastics-Methods of exposure to laboratory light sources-Part 1:General guidance)
3.原理：
3.1 熒光紫外燈在維護(hù)適當(dāng)時(shí)，能用來模擬日光中紫外區(qū)域的光譜輻照度。
3.2 試樣暴露于不同的紫外輻照度、溫度及潮濕（見3.4）的可控環(huán)境條件中。
a)熒光燈的類型；
b)輻照度；
c)光暴露過程中的溫度；
d)當(dāng)試驗(yàn)條件需控制濕度時(shí)，在光照和暗周期過程中試驗(yàn)箱的空氣相對(duì)濕度；
注：熒光紫外設(shè)備通常不提供相對(duì)濕度的控制方法。
e)潤濕類型（見3.4）；
f)潤濕溫度和循環(huán)；
g)光/暗循環(huán)的時(shí)間安排。
3.4 潤濕通常由暴露試樣表面的水汽凝結(jié)或用去離子水噴灑試樣產(chǎn)生。
3.5 試驗(yàn)過程可包括試樣表面上輻照度和輻射暴露的測量。
3.6 建議將一種已知性能的相似材料（對(duì)照物）與試驗(yàn)試樣同時(shí)暴露來提供標(biāo)準(zhǔn)比對(duì)。
3.7 試樣暴露于不同儀器或不同類型燈下所得到的結(jié)果不宜進(jìn)行比較，除非在用于材料測試的設(shè)備間已建立了合適的統(tǒng)計(jì)學(xué)關(guān)系。
4.設(shè)備：
4.1 實(shí)驗(yàn)室光源：
4.1.1 熒光紫外燈是指在光譜的紫外區(qū)域（如400nm以下）中產(chǎn)生的輻射光能占總光能輸出量至少80%的熒光燈。本部份中所用的熒光紫外燈有三種：

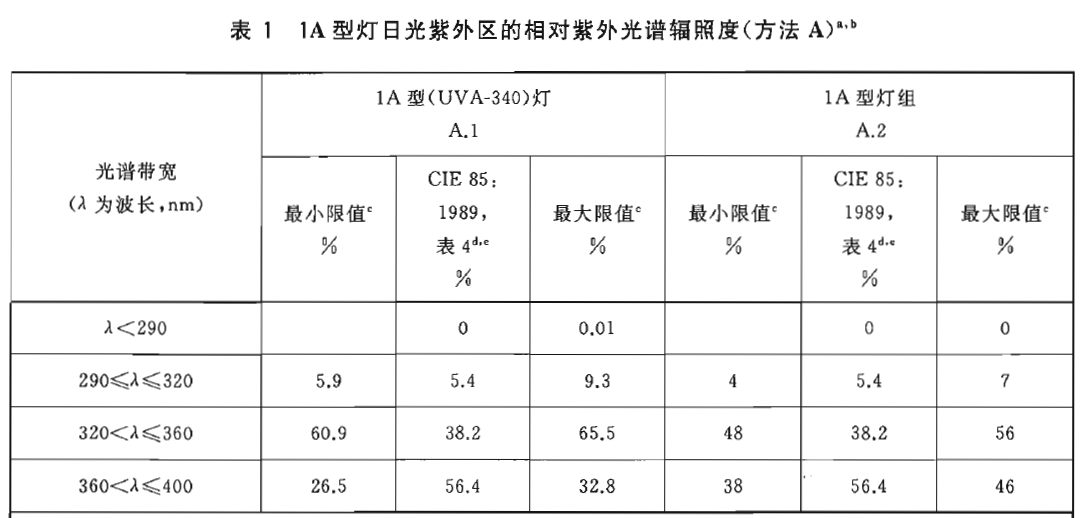

1A型（UVA-340)熒光紫外燈：這種燈在300nm下的輻射低于總光能輸出的2%，在343nm有發(fā)射峰，用來模擬300nm～340nm的日光，這種燈通常被稱作UVA-340（見表1，A.1列）。
附錄A中的圖A.1為250nm～400nm下典型的1A型（UVA-340）熒光燈對(duì)比日光的光譜輻照度圖。如果所有相關(guān)方協(xié)商并同意，也能使用熒光紫外燈組（見表1，A.2列）。當(dāng)使用有不同光譜發(fā)射的燈的組合時(shí)，應(yīng)確保各試樣表面的光譜輻照度一致，例如通過環(huán)繞燈組持續(xù)地調(diào)整試樣位置。
1B 型（UVA-351)熒光紫外燈：這種燈在300nm下的輻射低于總光能輸出的2%，在353nm有發(fā)射峰，用來模擬經(jīng)窗玻璃后日光的紫外部分，這種燈通常被稱秋UVA-351（見表2）。附錄A中的圖A.2為250nm～400nm下典型的1B型（UVA-351）熒光燈對(duì)比經(jīng)窗玻璃過濾后日光的光譜輻照度圖。2型（UVB-313）燈可在相關(guān)方協(xié)商同意下使用，但協(xié)商意見應(yīng)在試驗(yàn)報(bào)告中指出。
注 1：2型(UVB-313）燈有在313nm水銀線出現(xiàn)峰值的光譜分布并且會(huì)發(fā)射低于λ=254nm的輻射，這會(huì)引發(fā)在最終使用環(huán)境中不會(huì)出現(xiàn)的老化過程。
注 2： 不同大氣條件下的太陽光光譜輻射照度見CIE85中所述。GB/T 16422的本部分采用的基準(zhǔn)日光來自于CIE85：1989中的表4.
4.1.2 除非另有說明，1A型（UVA-340）熒光紫外燈或相應(yīng)的1A型熒光紫外燈組應(yīng)用來模擬日光中的紫外部分（見表4，方法A）。除非另有說明，1B型（UVA-351）燈應(yīng)用來模擬經(jīng)窗玻璃后日光的紫外部分（見表4，方法B）。
4.1.3 輻照度的一致性應(yīng)與ISO4892-1中的要求一致。當(dāng)暴露區(qū)域的輻照度低于輻照度峰值的90%時(shí)對(duì)試樣周期性位置調(diào)整的要求見ISO4892-1中所述。

a 本表給出了在給定帶寬內(nèi)的輻照度占290nm～400nm總輻照度的百分比。要檢測一個(gè)典型的1A型（UVA-340）燈是否符合本表要求，應(yīng)測量250nm～400nm的光譜輻照度。通常，以2 nm為間隔來測量。然后將每一帶寬內(nèi)的總輻照度加和，再除以290nm～400nm間的總輻照度。
b 針對(duì)不同產(chǎn)品批次和不同使用期限的1A型（UVA-340）燈，本表中的最小限值是該設(shè)備超過60次的光譜輻照度測量結(jié)束。這些燈的光譜輻照度數(shù)據(jù)符合設(shè)備制造商的建議。當(dāng)獲得更多的光譜輻照度次據(jù)時(shí)，極限值可能會(huì)發(fā)生微小變化。最小限值和最大限值相對(duì)于所有測量平均值的分布至少是三西格瑪水平，各熒光紫外燈組的相對(duì)輻照度范圍由設(shè)備制造商推薦的暴露區(qū)域內(nèi)50個(gè)點(diǎn)的輻照測量來決定。
c 最小限值列加和與最大限值加和不一定為100%，因?yàn)樗鼈冎皇谴頊y量數(shù)據(jù)的最小值和最大值。對(duì)于任一單獨(dú)的光譜輻照度分布，本表中各帶寬計(jì)算得到的百分比加和為100%。對(duì)于任一1A(UVA-340）的熒光燈，每一帶寬內(nèi)計(jì)算得到的百分比應(yīng)落在給定的最小限值和最大限值之間?？梢灶A(yù)測到使用不同的1A型(UVA-340)燈的暴露試驗(yàn)結(jié)果會(huì)不同，因?yàn)楣庾V輻照度隨誤差允許大小而變動(dòng)。聯(lián)系熒光紫外燈的制造商來獲取所用1A型（UVA-340）燈詳細(xì)的光譜輻照度數(shù)據(jù)。
d CIE 85 ：1989中表4給出了全球太陽光輻照度的數(shù)據(jù)，該數(shù)據(jù)是在相對(duì)空氣質(zhì)量為1.0標(biāo)準(zhǔn)溫度和壓力下臭氧柱壓為0.34cm、可析出水蒸氣壓力為1.42cm、在500nm處氣溶膠衰減的光譜深度為0.1的水平表面上測得的。這些數(shù)據(jù)僅供參考和作為一個(gè)目標(biāo)值。
e 對(duì)于CIE85：1989中表4描述的太陽光光譜，以占290nm～800nm總輻照度的百分比表示的紫外輻照度（290nm～400nm）為11%，可見光輻照度（400nm～800nm)為89%。熒光紫外燈主要的發(fā)射集中在300nm～400nm的帶寬，因此其發(fā)出的可見光波段光譜是有限的。暴露在熒光比外燈下的試樣，其表面紫外輻照度與可見光輻照度會(huì)因暴露試樣的數(shù)量和它們的反射率的不同而不同。

a 本表給出了在給定帶寬內(nèi)的輻照度占290nm～400nm總輻照度的百分比，要檢測一個(gè)典型的1B型（UVA-351）燈是否符合本表要求，應(yīng)測量250nm～400nm的光譜輻照度。然后將每一帶寬內(nèi)的總輻照度加和，再除以290nm～400nm間的總輻照度。
b 針對(duì)不同的產(chǎn)品批次和不同使用期限的1B型（UVA-351）燈，本表中的最小限值和最大限值是該設(shè)備21次光譜輻照度的測量結(jié)果。這些燈的光譜輻照度數(shù)據(jù)符合設(shè)備制造商的建議。當(dāng)獲得更多的光譜輻照度數(shù)據(jù)歸，極限值可能會(huì)發(fā)生微小變化，最小極限值和最大限值相對(duì)于所有測量平均值的分布至少是三西格瑪水平。
c 最小限值列加和與最大限值列加和不一定為100%，因?yàn)樗鼈兇砹怂脺y量數(shù)據(jù)的最小值和最大值。對(duì)于任一單獨(dú)的光譜輻照度分布，本表中各帶寬計(jì)算得到的百分比加和為100%。對(duì)于預(yù)測到使用不同的1B型(UVA-351)燈詳細(xì)的光譜輻照度數(shù)據(jù)。
d CIE85：1989表4中數(shù)據(jù)加窗玻璃附加作用通過CIE85：1989表4中的數(shù)據(jù)乘以3mm 厚窗玻璃的光譜透過率來得到（參見GB/T 1865）。這些數(shù)據(jù)僅供參考和作為一個(gè)目標(biāo)值。
e 對(duì)于CIE85：1989中表4加窗玻璃作用的數(shù)據(jù)，以占300nm～800nm 總輻照度的百分比表示的紫外輻照度（300nm～400nm）大約為9%，可見光輻照度（400nm～800nm)大約為91%。熒光紫外燈主要的發(fā)射集中在300nm～400nm的帶寬，因此其發(fā)出的可見光波段光譜是有限的。暴露在熒光紫外燈下的試樣，其表面紫外輻照度與可見光輻照度會(huì)因暴露試樣的數(shù)量和它們的反射率的不同而不同。

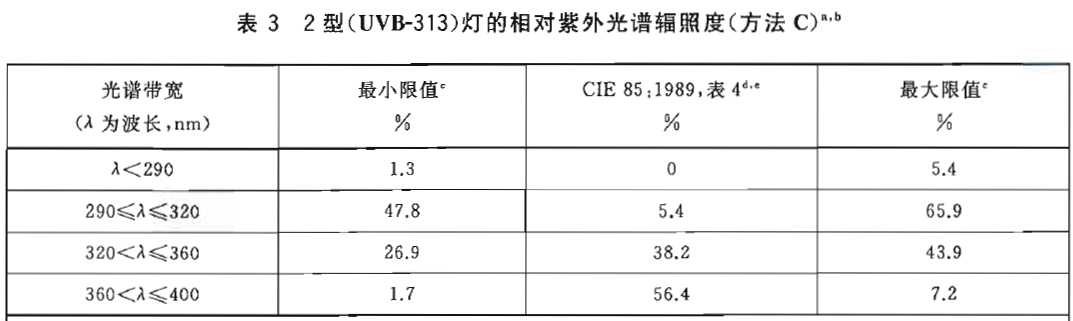

a 本表給出了在給定帶寬內(nèi)的輻照度占250nm～400nm總輻照度的百分比，要檢測一個(gè)典型的2型（UVB-313）燈是否符合本表要求，應(yīng)測量250nm～400nm的光譜輻照度。然后將每一帶寬內(nèi)的總輻照度加和，再除以250nm～400nm間的總輻照度。
b 針對(duì)不同的產(chǎn)品批次和不同使用期限的2型（UVB-313）燈，本表中的最小限值和最大限值是該設(shè)備44次光譜輻照度的測量結(jié)果。這些燈的光譜輻照度數(shù)據(jù)符合設(shè)備制造商的建議。當(dāng)獲得更多的光譜輻照度數(shù)據(jù)歸，極限值可能會(huì)發(fā)生微小變化，最小極限值和最大限值相對(duì)于所有測量平均值的分布至少是三西格瑪水平。
c 最小限值列加和與最大限值列加和不一定為100%，因?yàn)樗鼈兇砹怂脺y量數(shù)據(jù)的最小值和最大值。對(duì)于任一單獨(dú)的光譜輻照度分布，本表中各帶寬計(jì)算得到的百分比加和為100%。對(duì)于任一2型（UVB-313）熒光燈，每一帶寬計(jì)算得到的百分比應(yīng)落在給定的最小限值和最大限值之間。可以預(yù)測到使用不同的2型(UVB-313)燈的暴露試驗(yàn)結(jié)果會(huì)不同，因?yàn)楣庾V輻照度承誤差請(qǐng)?jiān)试S我大小而變動(dòng)。聯(lián)系熒光紫外燈的制造商來獲取所用2型（UVB-313）燈詳細(xì)的光譜輻照度數(shù)據(jù)。
d CIE85：1989表4中給出了全球太陽光輻照度的數(shù)據(jù)，該數(shù)據(jù)是在相對(duì)空氣質(zhì)量為1.0、標(biāo)準(zhǔn)溫度和壓力臭氧柱壓為0.34cm、可析出水蒸氣壓力為1.42cm、在500nm處氣溶膠衰減的光譜學(xué)深度為0.1的水平表面上測得的。這些數(shù)據(jù)僅供參考。
e 對(duì)于CIE85：1989中表4描述的太陽光光譜，以占290nm～800nm 總輻照度的百分比表示的紫外輻照度（290nm～400nm）大約為11%，可見光輻照度（400nm～800nm)大約為89%。熒光紫外燈主要的發(fā)射集中在300nm～400nm的帶寬，因此其發(fā)出的可見光波段光譜是有限的。暴露在熒光紫外燈下的試樣，其表面紫外輻照度與可見光輻照度會(huì)因暴露試樣的數(shù)量和它們的反射率的不同而不同。

4.2 試驗(yàn)箱：
暴露試驗(yàn)箱的設(shè)計(jì)可不同，但應(yīng)由惰性材料構(gòu)造，提供與ISO4892-1一致的輻照度，并且溫度可控。需要時(shí)，試驗(yàn)箱應(yīng)具有凝露、噴淋或濕度控制的功能。
4.3 輻照儀：
推薦使用輻照儀來進(jìn)行輻照度控制。輻照儀則應(yīng)符合ISO4892-1中給出的要求。如沒有使用自動(dòng)輻照度控制系統(tǒng)，則按照設(shè)備制造商給出的操作程序調(diào)整以保持所需的輻照度。
4.4 黑標(biāo)溫度計(jì)/黑板溫度計(jì)：
使用的黑標(biāo)或黑板溫度計(jì)應(yīng)符合ISO4892-1中的要求。
4.5 潤濕與溫度：
4.5.1 概述：
試樣可在凝露或噴淋方式下進(jìn)行濕暴露。表4給出了使用凝露或噴淋的具體試驗(yàn)條件。如使用凝露或噴淋，具體的步驟和所用暴露條件應(yīng)在試驗(yàn)報(bào)告中說明。
表4給出了要求控制相對(duì)濕度與不要求控制濕度的試驗(yàn)條件。
注：凝露的持續(xù)時(shí)間、噴漆周期、或空氣相對(duì)濕度可對(duì)聚合物的光降解產(chǎn)生顯著影響。
4.5.2 相對(duì)濕度控制裝置：
暴露過程中可以對(duì)相對(duì)濕度進(jìn)行控制。對(duì)要求控制相對(duì)濕度的試驗(yàn)，用來測量相對(duì)濕度的傳感器的位置符合ISO4892-1中的規(guī)定。對(duì)于控制相對(duì)濕度的試驗(yàn)，裝置應(yīng)能維持相對(duì)濕度在要求值的±10%以內(nèi)。
4.5.3 噴淋的凝露系統(tǒng)：
試驗(yàn)箱應(yīng)按規(guī)定條件在試樣正面安裝間歇凝露或間歇噴淋的裝置。凝露或噴淋應(yīng)在試樣表面均勻分布。噴淋系統(tǒng)應(yīng)由不會(huì)污染噴淋水的耐腐蝕材料制備。
噴到試樣表面水的電導(dǎo)率應(yīng)低于5μS/cm，不容物含量小于1μg/g，且在試樣表面不留下可見的污跡或沉積物。硅含量應(yīng)保持在0.2μg/g以下?？衫萌ルx子和反滲作用相結(jié)合來制造所需質(zhì)量的水。
4.6 試樣架：
試樣架應(yīng)由不會(huì)對(duì)暴露結(jié)果產(chǎn)生影響的惰性材料制備。背板的存在及背板所用材料會(huì)對(duì)試樣產(chǎn)生影響，因此背板的使用應(yīng)由相關(guān)方商定。
4.7 性能變化評(píng)價(jià)設(shè)備
用于評(píng)價(jià)性能變化的設(shè)備應(yīng)符合ISO 4582的要求。
5 試樣：
見ISO 4892-1。
6 試驗(yàn)條件：
6.1 輻照：
除非另有規(guī)定，按表4的輻照條件來控制輻照度。也可由相關(guān)方商定使用期他的輻照條件。輻照度及其測試波長帶寬應(yīng)在試驗(yàn)報(bào)告中注明。
6.2 溫度：
相對(duì)于太陽輻射、氙弧燈和碳弧燈，熒光紫外燈發(fā)射很弱可見光和紅外光。不像太陽輻射，熒光紫外設(shè)備中試樣表面的加熱主要靠穿過平板的熱空氣的對(duì)流作用。因此，黑板溫度計(jì)、黑標(biāo)溫度計(jì)、試樣表面以及試驗(yàn)箱內(nèi)空氣的溫度相差一般小于2℃。ISO 4892-1中推薦的白標(biāo)溫度或白板溫度的附加測量是不必要的。
為了參考，表4列出了黑標(biāo)溫度。黑板溫度計(jì)可用來代替黑標(biāo)溫度計(jì)。
注：試樣的表面溫度是一個(gè)極重要的暴露參數(shù)。通常，降解過程隨著溫度升高而加快。加速暴露所容許的試樣溫度取決于受試材料和所考慮的老化評(píng)價(jià)標(biāo)準(zhǔn)。
經(jīng)所有相關(guān)方商定可使用其他的溫度，但應(yīng)在試驗(yàn)報(bào)告中注明。
如使用凝露周期，溫度的要求適用于凝露周期的平衡狀態(tài)。如果使用噴淋，對(duì)溫度的要求適用于干周期末期。如果在短時(shí)間內(nèi)溫度未達(dá)到穩(wěn)定，應(yīng)在沒有噴淋的條件下維持指定的溫度，并記錄干周期內(nèi)的最高溫度。

6.3 試驗(yàn)箱內(nèi)空氣相對(duì)濕度
暴露過程中可不控制箱體內(nèi)空氣相對(duì)濕度而允許其波動(dòng)，也可控制其相對(duì)濕度。
表4列出了暴露循環(huán)。
6.4 凝露和噴淋循環(huán)
凝露和噴淋循環(huán)應(yīng)由相關(guān)方商定，但推薦使用表4中列出的一種循環(huán)。
6.5暗周期的循環(huán)
第3種和第4種循環(huán)條件適用于光源連續(xù)輻照的試驗(yàn)?？墒褂酶鼜?fù)雜的循環(huán)，這些循環(huán)可包括高濕度和/或在試樣表面產(chǎn)生凝露的暗周期。
應(yīng)在試驗(yàn)報(bào)告中注明試驗(yàn)的詳細(xì)條件。
6.6 暴露條件

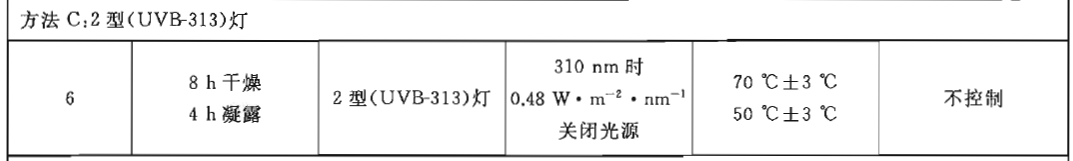

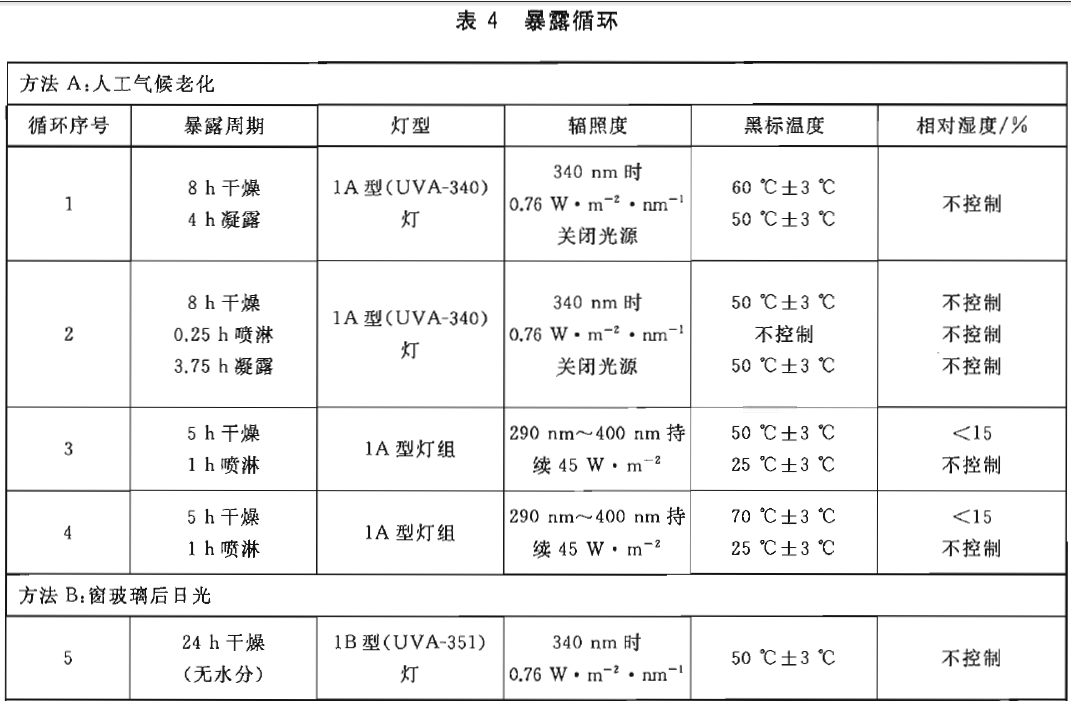

表4給出了人工氣候老化（方法A）、窗玻璃后日光（方法B）和2型（UVB-313)燈（方法C）進(jìn)行試驗(yàn)的多組暴露循環(huán)條件。

注1：如相關(guān)方商定可進(jìn)行更高輻照度的試驗(yàn)。當(dāng)選擇高輻照度試驗(yàn)條件時(shí)，燈的壽命可能會(huì)顯著縮短。
注2：±3℃溫度范圍內(nèi)變化。
7 步驟
7.1 概述
在每個(gè)試驗(yàn)中，建議每釧被測材料至少暴露三個(gè)平行試樣以便對(duì)結(jié)果進(jìn)行統(tǒng)計(jì)學(xué)評(píng)估。
7.2 試樣的安裝
將試樣以不受任何應(yīng)力的方式固定在設(shè)備中的試樣架上。每個(gè)試樣應(yīng)作不易消除的標(biāo)記，此標(biāo)記的位置不應(yīng)影響后續(xù)的試驗(yàn)。為了檢查方便，可以設(shè)計(jì)試樣放置的布置圖。
如有需要，對(duì)用來測定色差和外觀變化的試樣，可在試驗(yàn)過程中用不透明的遮蓋物來遮住試樣的一部分，以比較暴露和非暴露面。這有利于檢查試驗(yàn)進(jìn)程，但試驗(yàn)數(shù)據(jù)應(yīng)通過與避光保存試樣的對(duì)比得到。
為保證暴露條件一致，暴露區(qū)域應(yīng)放滿試樣。如有需要，使用空白平板。
7.3 暴露
在試驗(yàn)箱內(nèi)放置試樣前，確保設(shè)備在要求的條件（見第6章）下運(yùn)行。按選定的試驗(yàn)條件對(duì)設(shè)備進(jìn)行設(shè)置，使其在選定的整個(gè)暴露周期內(nèi)持續(xù)運(yùn)行。選擇的試驗(yàn)條件應(yīng)由所有相關(guān)方商定并在所用設(shè)備條件范圍之內(nèi)。在整個(gè)暴露過程中維持試驗(yàn)條件不變，應(yīng)盡量減少設(shè)備檢修和試樣檢查引起的試驗(yàn)中斷。
在試樣暴露過程中定期對(duì)輻照度進(jìn)行測量。必要時(shí)按ISO 4892-1 的規(guī)定在暴露過程中對(duì)試樣進(jìn)行換位，保證所有暴露強(qiáng)度的均勻性。
如有必要取出試樣做定期檢查，注意不應(yīng)觸摸或干擾試驗(yàn)面。檢查完后，應(yīng)按之前的試驗(yàn)暴露面方位將試樣放回試樣架或試驗(yàn)箱。
7.4 輻照暴露的測量
如果需要，安裝輻照儀測量試樣暴露面的輻照度。
進(jìn)行輻照暴露時(shí)，暴露間隔以暴露面單位面積上所受輻照能量來表示，當(dāng)波長范圍為290nm～400nm時(shí)，其單位為焦耳每平方米（J/M2）；或者當(dāng)波長為一選定值時(shí)（如：340nm），單位為焦耳每平方米納米<J/（m2.nm)>。
7.5 暴露后性能變化的測定
應(yīng)該按ISO 4852的規(guī)定進(jìn)行性能變化的測定。
8 試驗(yàn)報(bào)告
見ISO 4892-1。

附尋A
(資料性附錄）
典型熒光紫外燈的輻照光譜分布
A.1概述
暴露試驗(yàn)會(huì)用到多種熒光紫外燈。本附錄中所述的燈是這些類型中的代表，也可以使用其他的燈或燈組。根據(jù)具體的應(yīng)用決定使用何種燈型。本附錄討論的燈在輻射的紫外總能量和光譜波長上不同。燈的能量和光譜的不同會(huì)導(dǎo)致暴露結(jié)果的顯著不同。因此，在試驗(yàn)報(bào)告中記錄燈的類型非常重要。
A.2 光譜輻照度的代表性數(shù)據(jù)
A.2.1 1A型（UVA-340)燈和1B型（UVB-351)燈
A.2.1.1 圖A.1和圖A.2給出了1A型（UVA-340）燈和1B型（UVA-351）燈的代表性光譜分布。
對(duì)于非輻照度控制試驗(yàn)設(shè)備，實(shí)際的輻照度水平會(huì)根據(jù)所用燈的類型和/或制造商、燈的使用期限、試樣與燈的距離和暴露室內(nèi)空氣溫度而不同。對(duì)于反饋型輻照控制試驗(yàn)設(shè)備，可在選定的范圍內(nèi)設(shè)定不同的光強(qiáng)度。
A.2.1.2 對(duì)于大多數(shù)應(yīng)用，推薦1A型 （UVA-340）燈的波長光譜。圖A.1描述了與CIE85：1989 表4中日光進(jìn)行對(duì)比的1A型（UVA-340）燈的光譜分布。
A.2.1.3 1B型（UVA-351)燈多用于窗玻璃后的模擬。圖A.2給出了與CIE85：1989表4中窗玻璃后日光進(jìn)行對(duì)比的1B（UVA-351）型燈的光譜輻照度。注意1A型（UVA-340）燈和1B型（UVA-351）燈有不同的光譜輻照度分布并能產(chǎn)生完全不同的結(jié)果。

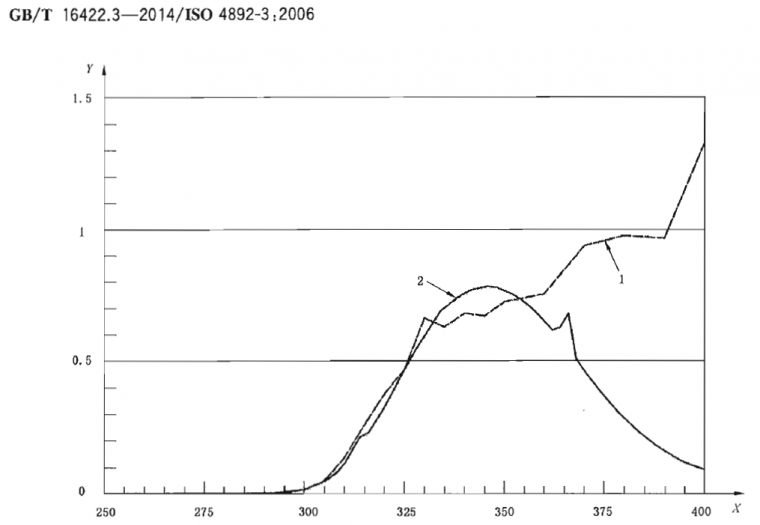

圖中：
1-CIE 85:1989 表4中日光；
2-典型1A型（UVA-340）燈的光譜輻照度；
X-波長，λ（nm)；
Y-光譜輻照度，Eλ（W.m-2.nm-1)。
圖A.1 與CIE 85：1989表4中日光進(jìn)行對(duì)比的典型1A型（UVA-340）燈的光譜分布

圖中：
1-CIE 85：1989表4中透過典型窗玻璃的日光；
2-典型1B型（UVA-351）燈的光譜輻照度；
X-波長，λ（nm)；
Y-光譜輻照度，Eλ（W.m-2.nm-1)。
圖A.2 與CIE85：1989表4中透過窗玻璃日光進(jìn)行對(duì)比的典型1B（UVA-351）燈的光譜輻照度
A.2.2? 2型(UVB-313）燈
圖A.3描述了與日光對(duì)比的兩種普通2型（UVB-313）燈的光譜分布。這些燈在313nm處有一個(gè)發(fā)射峰。

圖中：
1-CIE 85：1989表4中日光；
2-典型2型（UVB-313）燈的光譜輻照度；
X-波長，λ（nm)；
Y-光譜輻照度，Eλ（W.m-2.nm-1)。
圖A.2 與CIE85：1989表4中透過窗玻璃日光進(jìn)行對(duì)比的典型1B（UVA-351）燈的光譜輻照度
A.2.2? 2型(UVB-313）燈
圖A.3與CIE85：1989表4中日光進(jìn)行對(duì)比的典型2型（UVB-313）燈的光譜輻照度。
